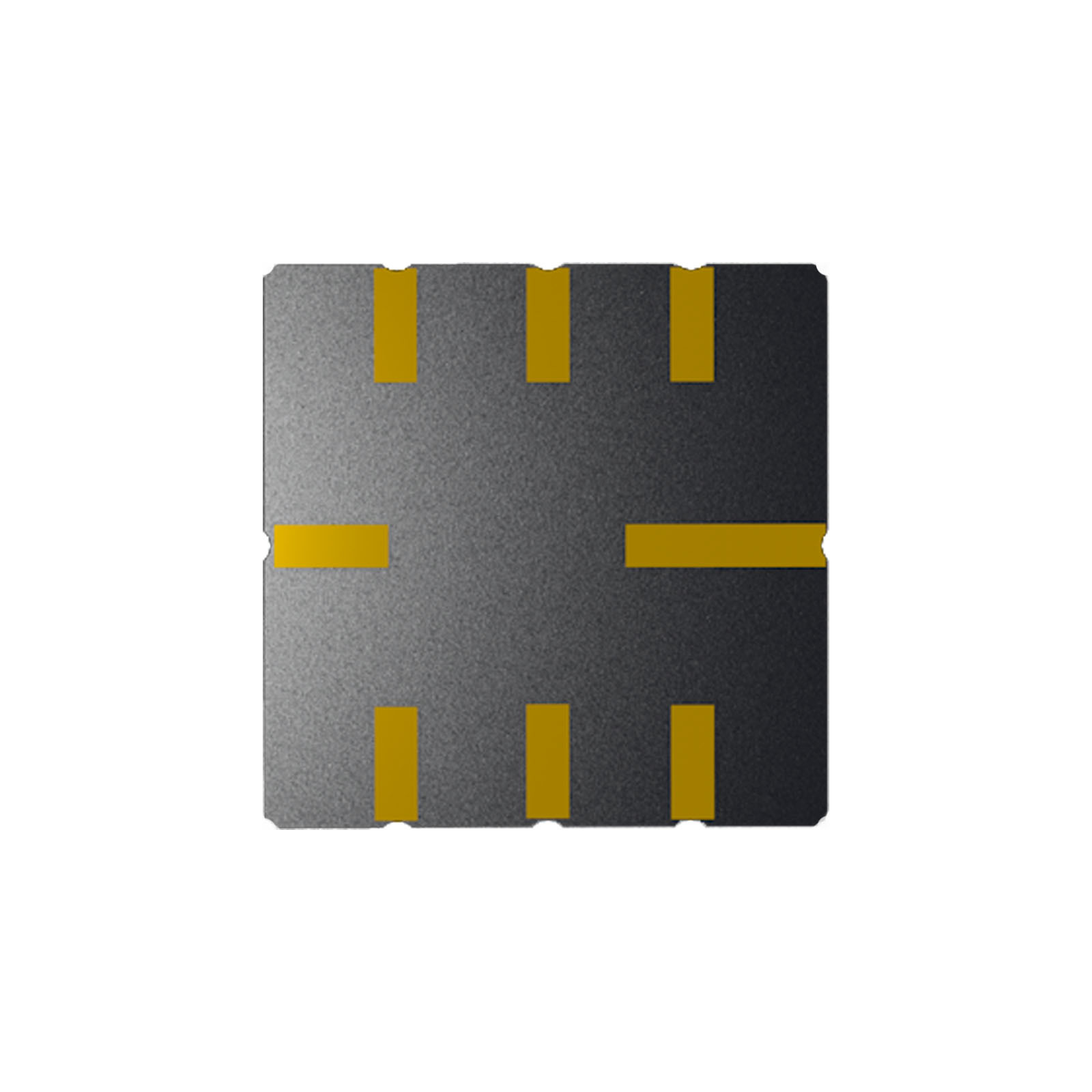

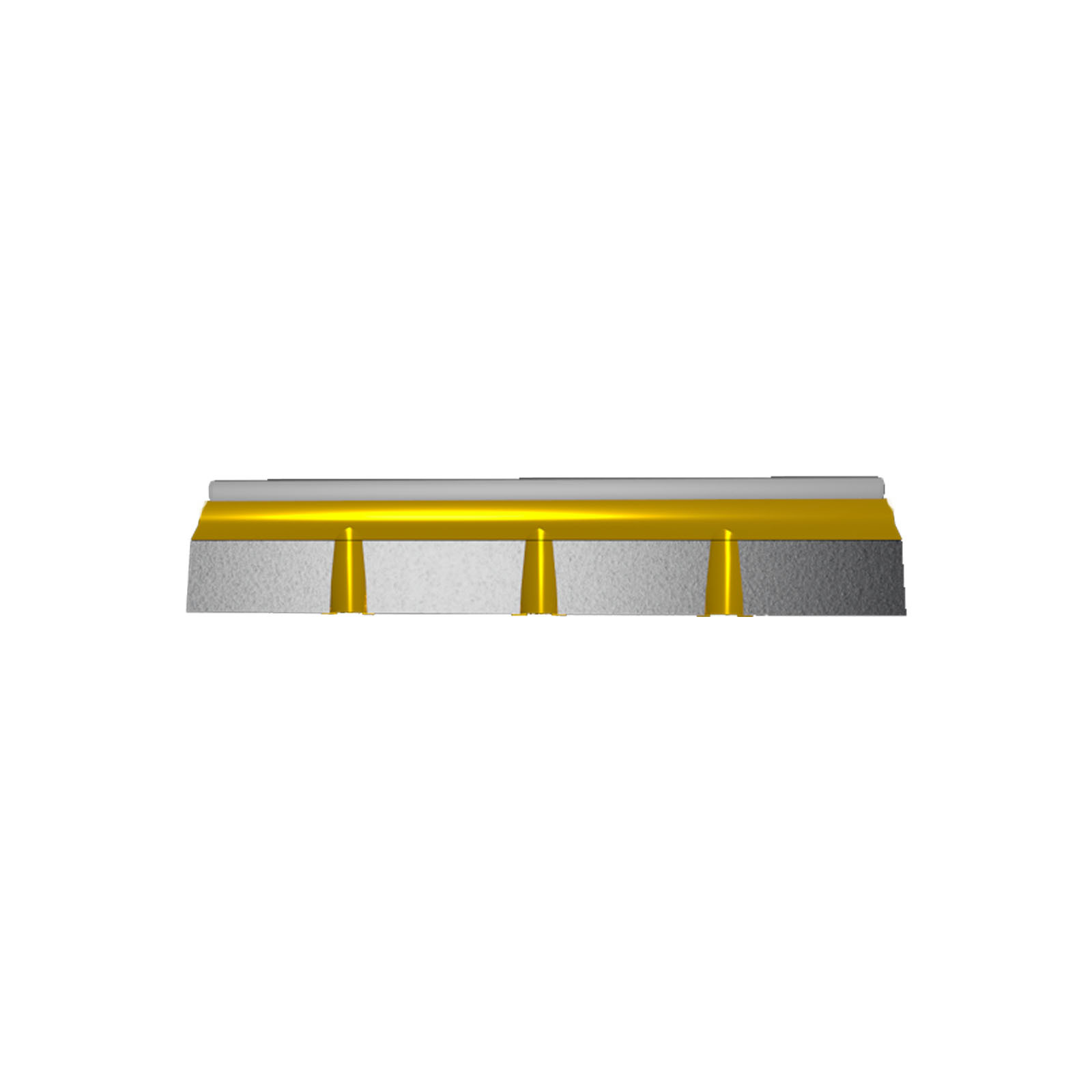

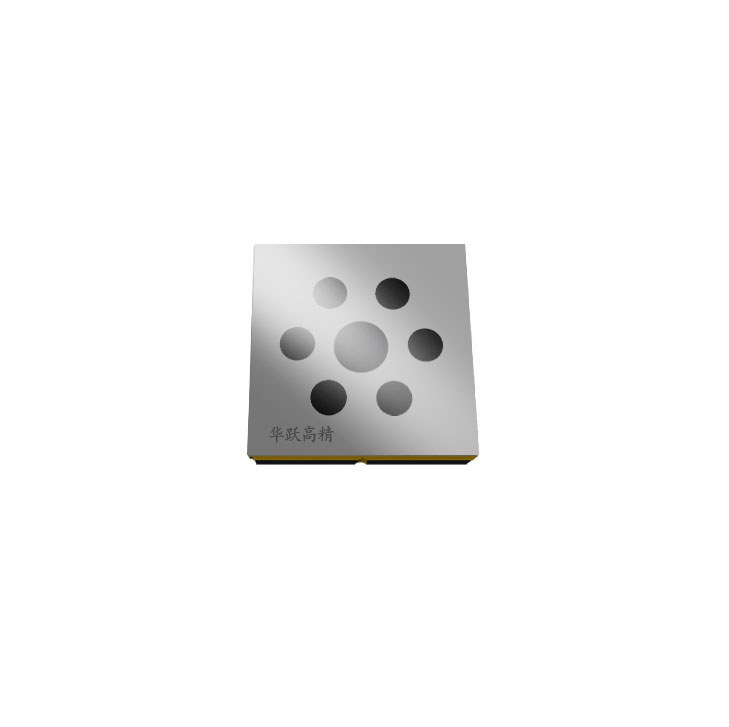

HY6870-氫氣傳感器
售價： 9元
立即購買一、產品簡介
HY6870氫氣氣體傳感器是基于特定半導體氣敏材料開發的MEMS微型氣體傳感器，可用于檢測不同場景下的氫氣氣體含量。
二、傳感器特點
采用MEMS工藝，半導體材料，尺寸小，功耗低，靈敏度高，響應恢復快，驅動電路簡單穩定性好，壽命長，結構堅固，抗震性好。
技術參數
產品型號 | HY6870 | |||
產品類型 | MEMS半導體傳感器 | |||
標準封裝 | 陶瓷封裝 | |||
檢測氣體 | 氫氣（H2） | |||
檢測濃度 | 5ppm~30000ppm（H2） | |||
分辨率 | 0.01ppm | |||
標準電路條件 | 回路電壓 | VC | 5V or 3.3V DC | |
加熱電壓 | VH | 1.5V±0.05V DC | ||
負載電阻 | RL | 可調（建議負載電阻：2K-10K) | ||
標準測試條件下氣敏元件特性 | 加熱電阻 | RH | 10Ω±1Ω（室溫） | |
加熱功耗 | PH | ≤35mW | ||
敏感體電阻 | RS | 1.1KΩ-1.2KΩ | ||
測溫電阻 | R | 153Ω±3Ω | ||
標準測試條件 | 溫度、濕度 | 25℃±2℃；55%±5%RH | ||
標準測試電路 | VC 5V or 3.3V DC VH 1.5V±0.05V DC | |||
預熱時間 | 3-5分鐘 | |||
相應時間（T90） | <30S | |||
恢復時間（T10） | <60S | |||
壽命 | ≥3年 | |||
注意事項；
1、 必須避免的情況
1.1 暴露于可揮發性硅化合物蒸氣中傳感器要避免暴露于硅粘接劑、發膠、硅橡膠、膩?zhàn)踊蚱渌嬖诳蓳]發性硅化合物的場所。如果傳感器的表面吸附了硅化合物蒸氣，傳感器的敏感材料會被硅化合物分解形成的二氧化硅包裹，抑制傳感器的敏感性，并且不可恢復。
1.2 高腐蝕性的環境傳感器暴露在高濃度的腐蝕性氣體（如 SOX，Cl2，HCl 等）中，不僅會引起加熱材料及傳感器引線的腐蝕或破壞，并會引起敏感材料性能發生不可逆的劣變。
1.3 堿、堿金屬鹽、鹵素的污染傳感器被堿金屬尤其是鹽水噴霧污染后，或暴露在鹵素如氟利昂中，也會引起性能劣變。
1.4 接觸到水濺上水或浸到水中會造成傳感器敏感特性下降。
1.5 結冰水在傳感器敏感材料表面結冰會導致敏感層碎裂而喪失敏感特性。
1.6 施加電壓過高如果給傳感器或加熱器施加的電壓高于規定值，即使傳感器沒有受到物理損壞或破壞，也會造成引線和/或加熱器損壞，并引起傳感器敏感特性下降。
1.7 電壓加錯管腳如果給傳感器或加熱和信號管腳電壓加錯，也會造成引線和/或加熱器損壞，并引起傳感器敏感特性下降。
2 、盡可能避免的情況
2.1 凝結水在室內使用條件下，輕微凝結水對傳感器性能會產生輕微影響。但是，如果水凝結在敏感層表面
并保持一段時間，傳感器特性則會下降。
2.2 處于高濃度氣體中無論傳感器是否通電，在高濃度氣體中長期放置，均會影響傳感器特性。如用打火機氣直接噴向傳感器，會對傳感器造成極大損害。
2.3 長期貯存?zhèn)鞲衅髟诓煌娗闆r下長時間貯存，其電阻會產生可逆性漂移，這種漂移與貯存環境有關。傳感
器應貯存在不含可揮發性硅化合物的密封袋中。經長期貯存的傳感器，在使用前需要更長時間通電以
使其達到穩定。貯存時間及對應的老化時間建議如下：
貯存時間 | 老化時間 |
1個月以下 | 不低于24小時 |
1-6個月 | 不低于48小時 |
6個月以上 | 不低于72小時 |
2.4 長期暴露在極端環境中無論傳感器是否通電，長時間暴露在極端條件下，如高濕、高溫或高污染等極端條件，傳感器性能將受到嚴重影響。
2.5 振動頻繁、過度振動會導致傳感器內部引線產生共振而斷裂。在運輸途中及組裝線上使用氣動改錐/超聲波焊接機會產生此類振動。
2.6 沖擊 如果傳感器受到強烈沖擊或跌落會導致其引線斷裂。
2.7 使用條件：
2.7.1 對傳感器來說手工焊接為最理想的焊接方式，建議焊接條件如下；含氯最少的松香助焊劑
2.8 防靜電
違反以上使用條件將使傳感器特性下降
